Felgenpassform Verstehen
Felgenpassform ist mehr als die Wahl eines Designs. Es ist die Balance zwischen Felgendurchmesser, Breite, Einpresstiefe, Lochkreis, Mittenbohrung, Bremsenfreigang und Fahrzeugstand. Jede Messung beeinflusst, wie die Felge am Fahrzeug sitzt, wie sie die Aufhängung freigibt und wie sie das gesamte Fahrgefühl unterstützt.

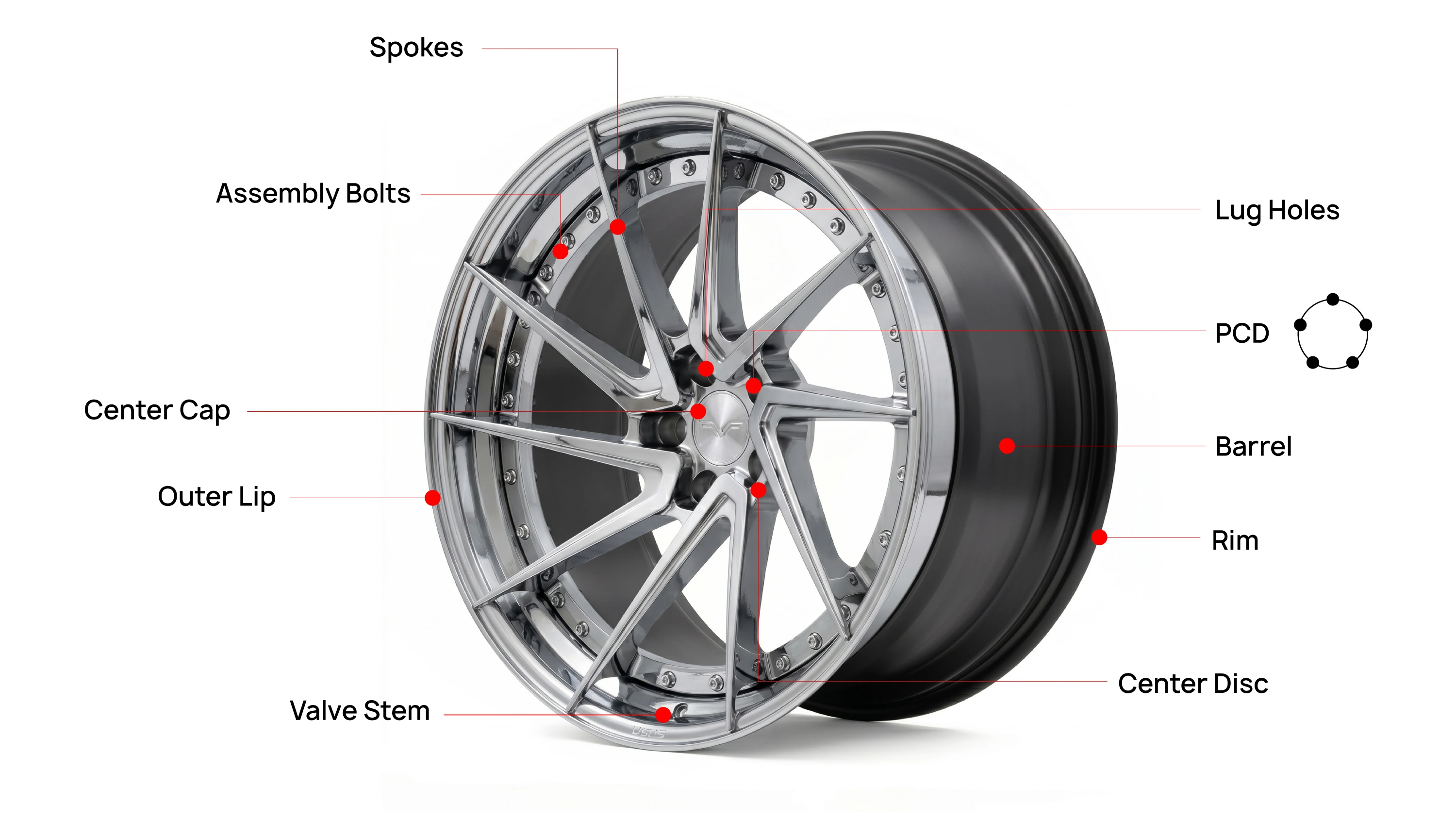

Felgenkomponenten
Die Wichtigsten Teile einer Felge Verstehen
Jede Felge besteht aus mehreren wichtigen Teilen, die jeweils eine eigene Funktion in Struktur, Passform und Design haben. Das Verständnis dieser Komponenten erklärt, wie eine Felge funktioniert, am Fahrzeug passt und ihre gesamte visuelle Identität schafft.
Mittenscheibe
Die Wichtigste Strukturelle Fläche der Felge
Die Mittenscheibe ist die Hauptfläche der Felge und eines ihrer wichtigsten strukturellen Teile. Sie verbindet die Felge mit der Nabe und definiert einen Großteil des visuellen Designs der Felge durch ihre Form, Oberfläche und Speichenanordnung.
Speichen
Die Struktur, die das Zentrum mit der Felge Verbindet
Die Speichen verbinden die Mittenscheibe mit der äußeren Felge und helfen, die Last über die Felge zu verteilen. Ihr Design beeinflusst nicht nur das Erscheinungsbild, sondern auch Festigkeit, Gewicht und Bremsensichtbarkeit.
Nabendeckel
Das Detail, das den Mittelbereich Vervollständigt
Der Nabendeckel bedeckt den Nabenbereich in der Mitte der Felge. Er vervollständigt den Gesamtlook und kann mit verschiedenen Logos, Farben und Oberflächen individuell an Felge oder Fahrzeugstil angepasst werden.
Radbolzenlöcher
Die Befestigungspunkte für die Montage
Radbolzenlöcher sind die Öffnungen, mit denen die Felge mithilfe von Radbolzen oder Radmuttern an der Fahrzeugnabe montiert wird. Ihre Position und Abstände müssen exakt zum Fahrzeug passen, um eine sichere und präzise Montage zu gewährleisten.
Lochkreis (PCD)
Die Lochkreismessung
PCD steht für Pitch Circle Diameter (Lochkreisdurchmesser). Er bezieht sich auf den Durchmesser des imaginären Kreises, der durch die Mittelpunkte der Radbolzenlöcher gebildet wird, und ist eine kritische Messung für die korrekte Felgenpassform.
Felgenhorn
Die Äußere Kante, die den Reifen Trägt
Das Felgenhorn ist die äußere Kante der Felge, an der der Reifen montiert wird. Es spielt eine wichtige Rolle bei der Unterstützung des Reifenwulstes und definiert den Gesamtdurchmesser und das visuelle Profil der Felge.
Felgenbett
Der Innere Körper der Felge
Das Felgenbett ist der innere Körper der Felge, der sich hinter der Fläche befindet. Es bestimmt mit über Felgenbreite, Innenfreigang und Kompatibilität mit Brems- und Aufhängungskomponenten.
Außenlippe
Der Äußere Bereich, der Tiefe und Stil Verstärkt
Die Außenlippe ist der sichtbare äußere Bereich der Felge, besonders auffällig bei mehrteiligen Designs. Sie verleiht visuelle Tiefe und trägt zum hochwertigen und performanceorientierten Erscheinungsbild der Felge bei.
Verbindungsschrauben
Das Befestigungsmaterial, das Mehrteilige Felgen Verbindet
Verbindungsschrauben, manchmal auch als Pierce Bolts bezeichnet, werden bei mehrteiligen Felgen verwendet, um Mittenscheibe, Außenlippe und Felgenbett miteinander zu verbinden. Sie sind sowohl funktionale als auch visuelle Elemente im Felgendesign.
Ventil
Der Punkt zum Befüllen und Halten des Luftdrucks
Das Ventil ist das Teil, mit dem der Reifen befüllt und der richtige Luftdruck aufrechterhalten wird. Obwohl klein, ist es essenziell für die tägliche Nutzbarkeit, Reifenleistung und Fahrsicherheit.

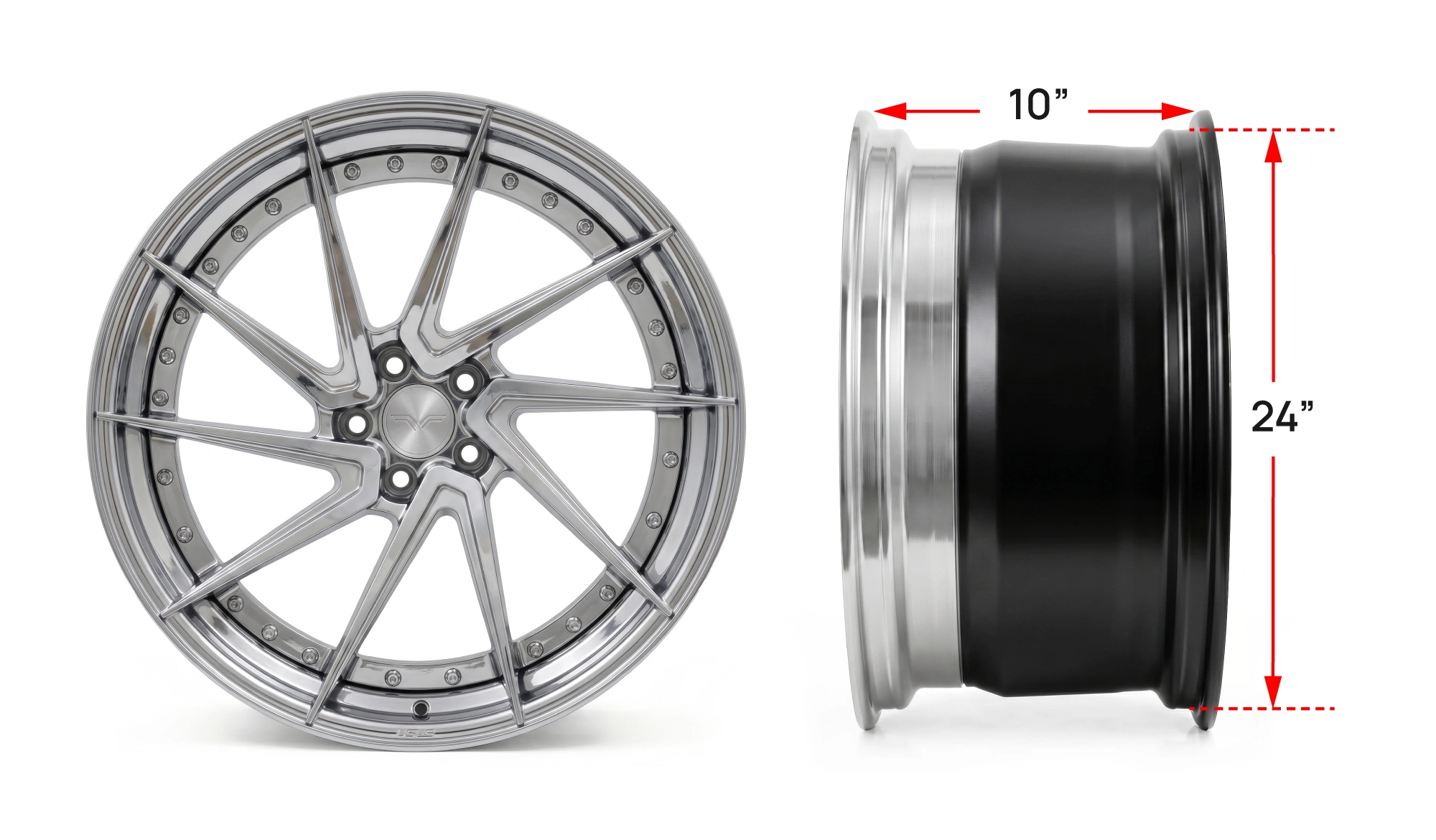

Felgendurchmesser und -breite
Der Felgendurchmesser bestimmt die gesamte visuelle Präsenz des Fahrzeugs, während die Felgenbreite Reifenauswahl, Stand und Kontaktfläche beeinflusst. Eine passende Durchmesser- und Breitenkombination lässt das Fahrzeug ausgewogen wirken und gewährleistet zugleich sichere Reifenpassform und Alltagstauglichkeit.
Die Felgenbreite bezeichnet die Breite der Felge, gemessen von Wulstsitz zu Wulstsitz. Dies ist der Bereich, in dem der Reifen auf der Felge sitzt, und entspricht nicht der gesamten Außenbreite der Felge.
Zum Beispiel hat eine 24 x 10-Zoll-Felge eine Felgenbreite von 10 Zoll, aber die gesamte Außenbreite der Felge kann je nach Felgenlippe und Außenkantenkonstruktion etwa 11 Zoll betragen.
Bei der Berechnung von Einpresstiefe oder Offset muss auch die gesamte Felgenbreite berücksichtigt werden, um eine präzise Passform, Bremsenfreigang, Aufhängungsfreigang und korrekte Kotflügelposition zu gewährleisten.
Die Felgenbreite wird in Zoll gemessen.
Bei USUS wird die Felgenbreite sorgfältig basierend auf Fahrzeug, Reifengröße, Bremsenfreigang, Aufhängungsfreigang und gewünschtem Passform-Stil ausgewählt, um sowohl korrekte Funktion als auch ein ausgewogenes Erscheinungsbild zu erzielen.
Einpresstiefe und Radposition
Die Einpresstiefe bestimmt, wie weit die Felge nach innen oder außen von der Nabenmontagefläche sitzt. Die richtige Einpresstiefe hilft, den gewünschten Stand zu erreichen und gleichzeitig ausreichend Freigang für Kotflügel, Aufhängungskomponenten und Radläufe zu gewährleisten.
Die Einpresstiefe ist der Abstand zwischen der Nabenmontagefläche der Felge und der Mittellinie der Felge. Diese Messung wird in Millimetern (mm) angegeben und bestimmt, wie weit die Felge relativ zum Fahrzeug nach innen oder außen sitzt.
Eine Felge kann eine positive, negative oder Null-Einpresstiefe haben.
- Positive Einpresstiefe (+): Die Montagefläche befindet sich zur Außenseite der Felge hin und positioniert die Felge weiter innen im Kotflügel.
- Negative Einpresstiefe (-): Die Montagefläche befindet sich zur Bremsenseite der Felge hin und drückt die Felge weiter nach außen.
- Null-Einpresstiefe (0): Die Montagefläche ist direkt mit der Mittellinie der Felge ausgerichtet.
Zum Beispiel hätte eine 15 x 7-Zoll-Felge mit -6 mm Einpresstiefe eine Einpresstiefe von etwa 3,75 Zoll, wobei etwa 4,25 Zoll von der Montagefläche bis zur Außenkante der Felge inklusive Lippe verbleiben.
Bei USUS wird die Einpresstiefe sorgfältig konstruiert, um korrekten Bremsenfreigang, Aufhängungsfreigang, Kotflügelpassform und den gewünschten Radstand zu erzielen, während optimale Performance und Sicherheit erhalten bleiben.
Lochkreis, Mittenbohrung und Radbolzenmuster
Lochkreis (PCD), Mittenbohrung und Radbolzenmuster sind wesentliche Passformdetails, die sicherstellen, dass die Felge korrekt am Fahrzeug montiert wird. Präzise Bearbeitung dieser Bereiche reduziert Vibrationen, verbessert die Montagepräzision und unterstützt die Langzeitzuverlässigkeit.

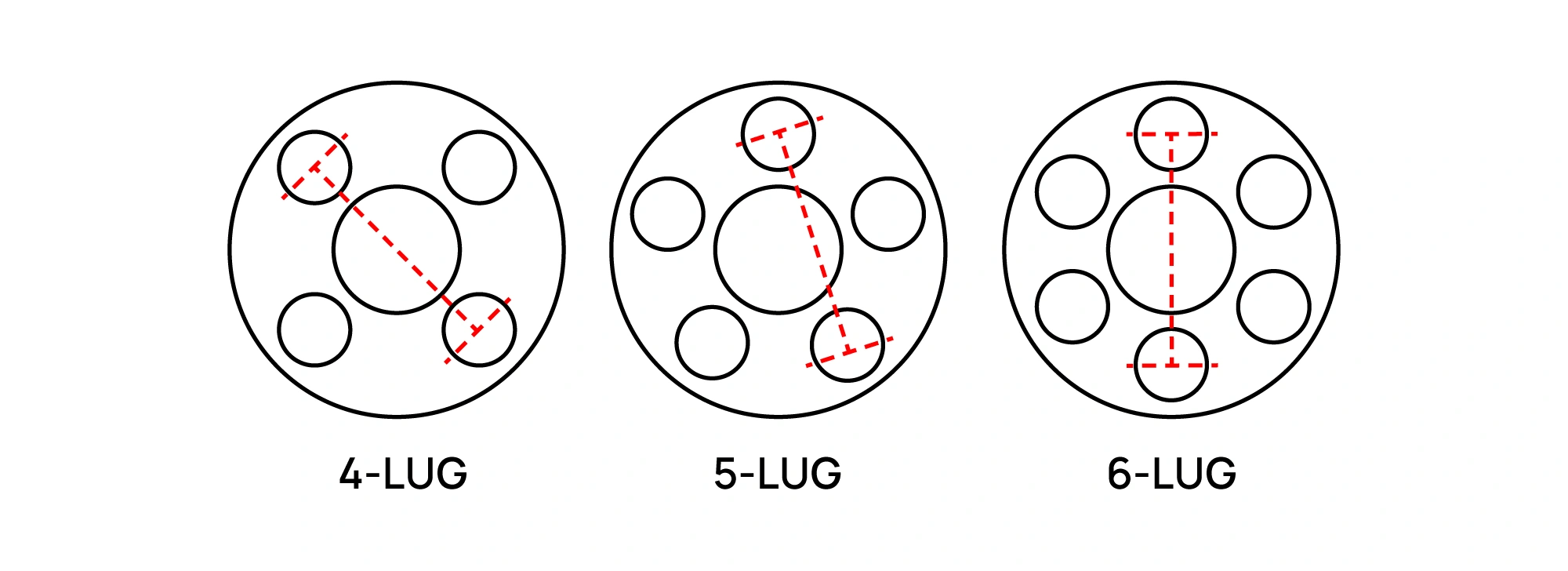

Lochkreis / Radbolzenmuster (PCD)
PCD, auch als Bolt Pattern oder Stud Pattern bekannt, bezieht sich auf die Anzahl der Radbolzenlöcher an der Felge und den Durchmesser des imaginären Kreises, der durch die Mittelpunkte jedes Radbolzenlochs verläuft.
Zum Beispiel bedeutet ein 5-4,75 PCD, dass die Felge 5 Radbolzenlöcher hat, mit einem Lochkreisdurchmesser von 4,75 Zoll bzw. 120,65 mm, gemessen nach der 5-Stud-Messmethode.
5-Stud-Felgen
Messung von der Hinterkante eines Radbolzenlochs zur Mitte des zweiten Radbolzenlochs über den Kreis.
4-Stud-Felgen
Messung von der Mitte eines Radbolzenlochs zur Mitte des direkt gegenüberliegenden Radbolzenlochs.
6-Stud- und 8-Stud-Felgen
Messung auf dieselbe Weise wie bei 4-Stud-Felgen, von Mitte zu Mitte der beiden direkt gegenüberliegenden Radbolzenlöcher.
Bei USUS wird die PCD-Messung sorgfältig geprüft, um eine korrekte Passform, präzise Radpositionierung und sichere Montage für jede Fahrzeuganwendung zu gewährleisten.

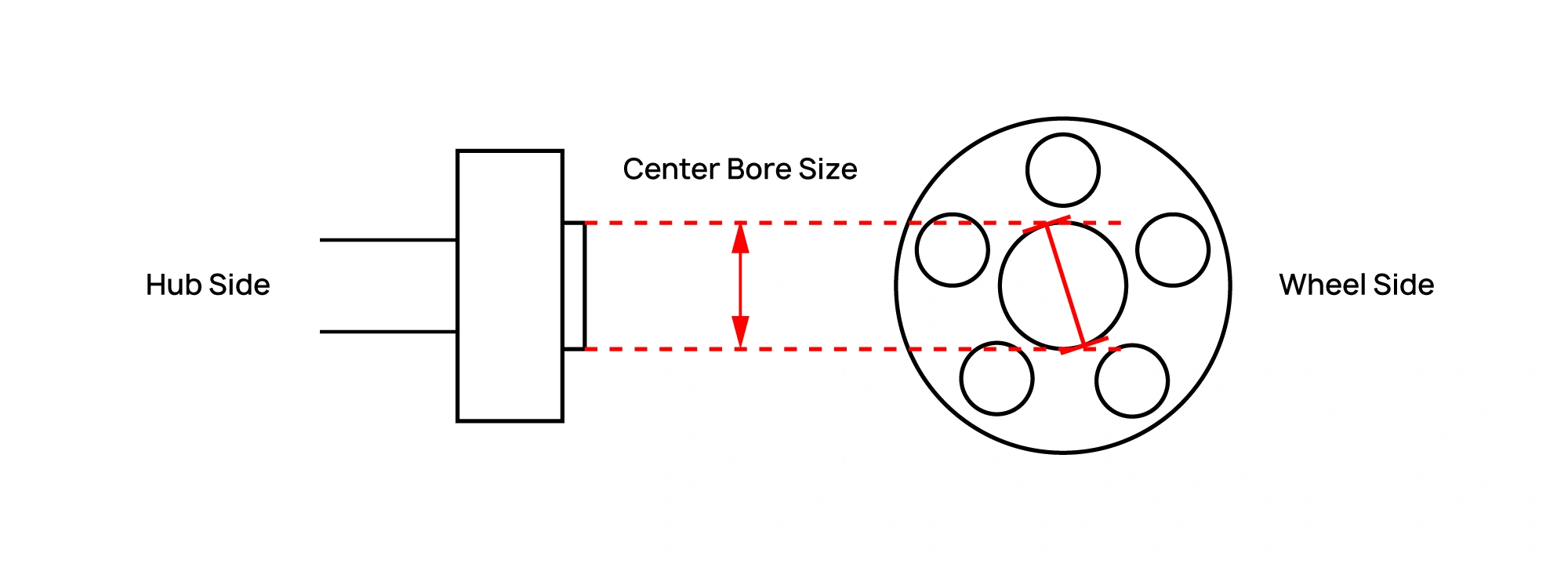

Die Größe der Bohrung auf der Rückseite der Felge, die die Felge korrekt auf der Fahrzeugnabe zentriert.
Brems- und Fahrwerksfreigang
Ein passendes Felgensetup muss ausreichend Freiraum für Bremssättel, Fahrwerksarme und innere Bauteile bieten.
Dies ist besonders wichtig bei Performance-Fahrzeugen, großen Bremsanlagen und individuellen Fahrwerkssetups, bei denen jeder Millimeter zählt.

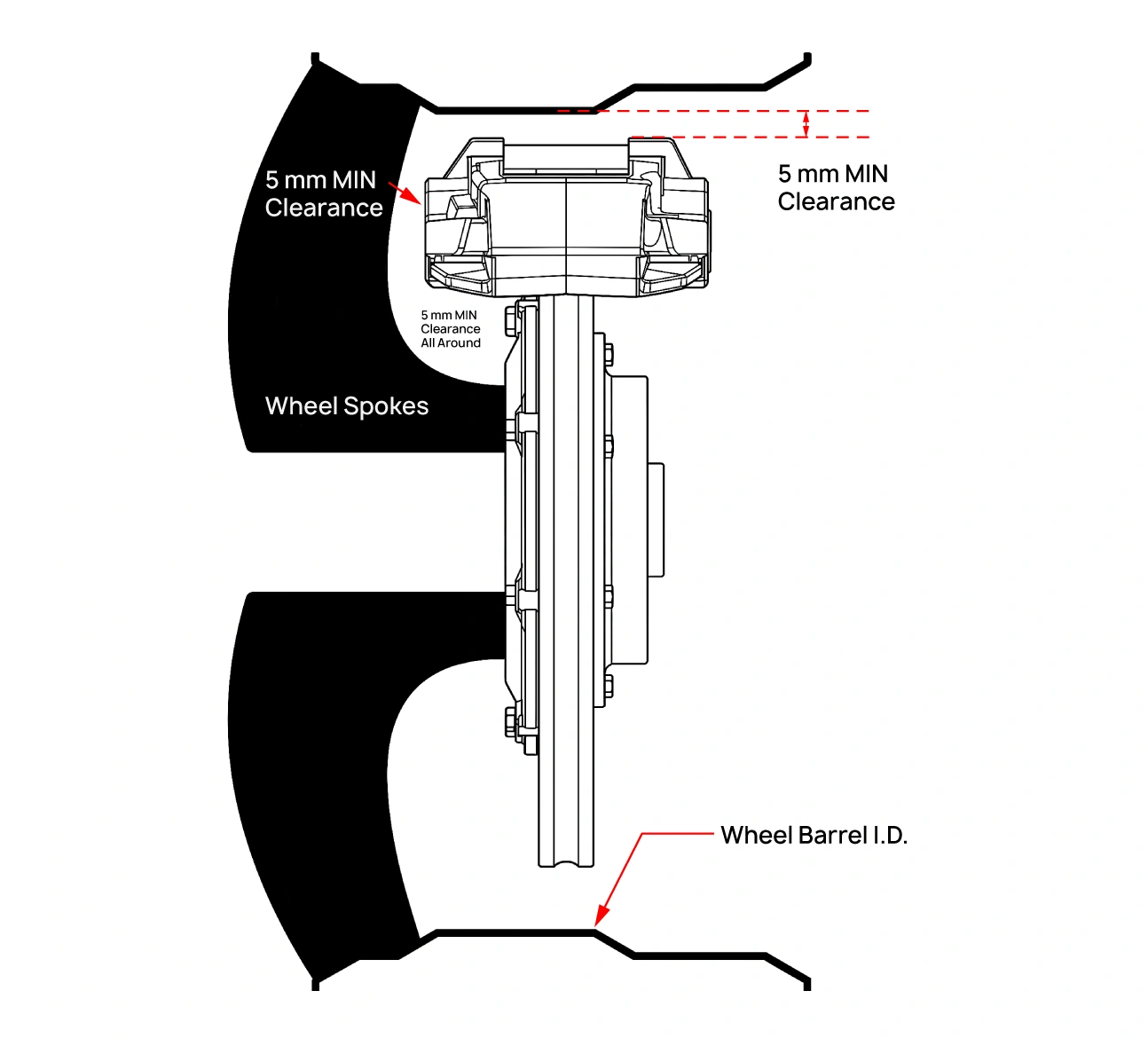

Dieses Diagramm zeigt den erforderlichen Abstand zwischen dem Bremssattel und der inneren Felgenstruktur, einschließlich der Speichen und des inneren Felgenbett-Durchmessers. Ein Mindestabstand um den Bremssattel verhindert Kontakt zwischen Felge und Bremskomponenten bei der Montage und im realen Fahrbetrieb. Bei USUS wird der Bremsabstand zusammen mit Felgendurchmesser, Felgenbreite, Einpresstiefe, Scheibenprofil und den tatsächlichen Sattelmaßen geprüft, um eine sichere und präzise Passform zu gewährleisten.
Wichtige Freigangpunkte
1. Felgenspeichen
Die Rückseite der Felgenspeichen muss ausreichend Abstand zum Bremssattel bieten. Ist der Speichenabstand zu gering, kann die Felge bei Montage oder Fahrt mit dem Sattel in Kontakt kommen oder daran reiben.
2. Bremssattel
Der Bremssattel ist eine der Hauptkomponenten, die einen genauen Freigang erfordert, besonders bei Performance-Fahrzeugen oder Fahrzeugen mit großen Bremsanlagen. Ist das Felgenprofil nicht auf den Sattel abgestimmt, passt die Felge möglicherweise nicht richtig oder es entstehen Kollisionen.
3. Felgenbett-Innendurchmesser
Der Felgenbett-Innendurchmesser bezeichnet den inneren Durchmesser des Felgenbetts. Dieser Bereich muss ausreichend Freiraum bieten, damit der Bremssattel innerhalb der Felge sitzen kann, ohne die innere Felgenbettfläche zu berühren.
5 mm Mindestabstand
Das Diagramm zeigt einen Mindestabstand von etwa 5 mm um den Bremssattel. Dieser Abstand sollte an kritischen Kontaktbereichen eingehalten werden, einschließlich der Speichenseite, des oberen Sattelbereichs und des umliegenden Sattelprofils.
Individuelle Passform von USUS
USUS Felgen werden auf Basis fahrzeugspezifischer Maße, Designanforderungen und Kundenwünsche entwickelt.
Von Durchmesser, Breite, Einpresstiefe, Finish und Nabendeckel-Details bis hin zu Bremsfreigang und Gesamterscheinung kann
jede Felge individuell an den Charakter des Fahrzeugs und den Lifestyle des Besitzers angepasst werden.
